自作キーボードのCorneCherryのキットを購入し、組み立てて利用して、早4ヶ月。そろそろ、慣れてきた頃ですが、そんな折、右側のキーボードが認識しなくなりました。
TRPSケーブルを抜いて個別に確認すると、どうやら左側は正常動作、右側は、起動せずのトラブルです。
困りましたが、仕事が押していたためその日はすぐ調査を開始せず、一旦取り外して、普通のキーボードで仕事。
時間ができたので次の日調査を開始するため、テスターを当てます。TRPSケーブルを繋いでいると、右側の正常の方が赤点滅していたので、何かなと思っていたんですが、左側のVccとGNDがショートしていました。
この時点で大体絞り込めてて、Pro Microの破損か、LEDの破損です。＊回路図見るとわかる。 切り分けのため、Pro Microを外すと、まだVcc -GNDで導通していたため、LEDの破損で確定です。

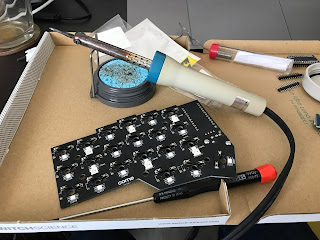

LEDの破損の場合、場所の特定が困難です。そのため、一個一個外して、Vcc-GND間の導通を確認、という手法を取ったところ、運良く、４つ目のWS2812を外したところで、導通がなくなりました。
チェックしたところ、Pro Microも動いたみたいなので、修理完了です。シリアルLEDってこんな壊れ方するんですね。静電破壊でしょうか。勉強になりました。 所要時間１時間程度でしたが、勘所がないと結構ハマるところかと思います。この辺は昔取った杵柄なのです。
ちょっとネット漁ってみたけど、同様の情報がなかったので共有しました。お役に立てれば幸いです。
